本内容介绍了作者将旧Eltek FLATPACK2500 基站通信电源模块进行改造，将它改成了0-60v50A可调电源。下面将逐步为大家介绍

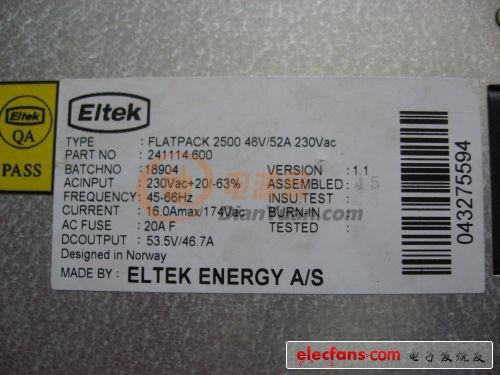

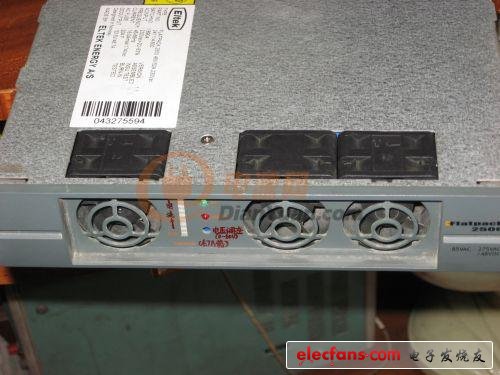

48v52A2500w，镀锌外壳，下面为前面板，3个12v4w风扇，故障/工作灯，10级输出电流条显示。

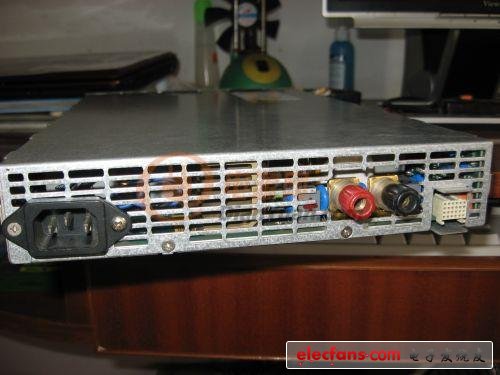

后面右侧是监控联机接口，直流输出为镀金铜片，原中间开圆孔的后来改上了接线柱，左侧原专用AC接口改成了常用接口。

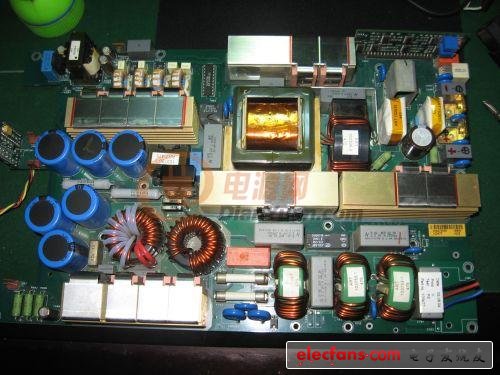

电路板全貌，右下3级EMI滤波，左下为PFC,6个PFC电容共900uf，左上移相全桥，中间为主变和输出电路，右上竖版为监控接口板，所有开关管、半桥都用套状硅胶片盖上，用钢卡固定在散热器上。
基站通信电源

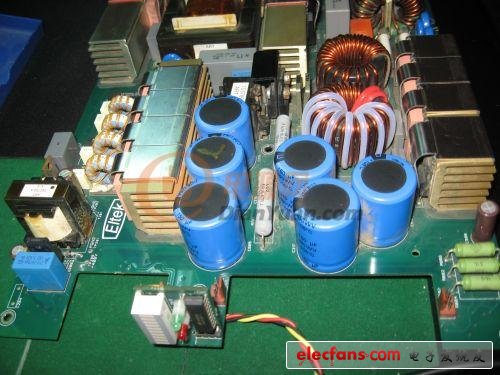

前边PFC和全桥电路局部，2个pfc串联电感，全桥4个环形驱动变压器，左边为反激式15v辅助供电电源。

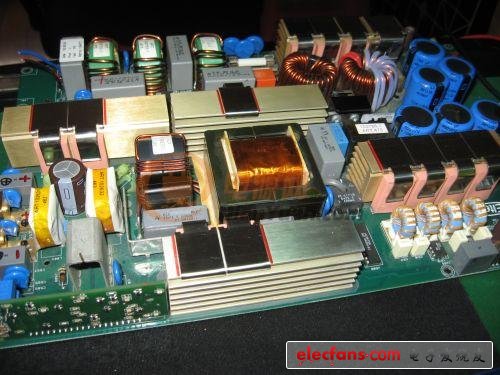

从后面看ac输入和dc输出部分，带锯口的是检流锰铜片，背面有贴片式限流和uvp、ovp等保护电路。

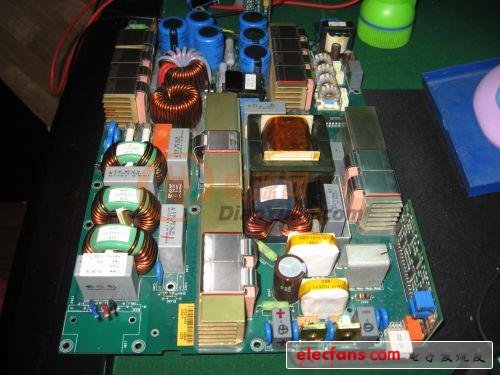

来张侧面的，UC2875移相全桥主控芯片，开关管是IRFP460,初级用穿心检流变压器，主变为EE60,初级为铜带，次级4股线带中间接头，2个半桥全波整流，输出电感7匝3线并饶，2级共模电感，电容很小只680uf(只好再外加了)。
